コンデンサ:エレクトロニクスにおける機能、種類、用途を理解する

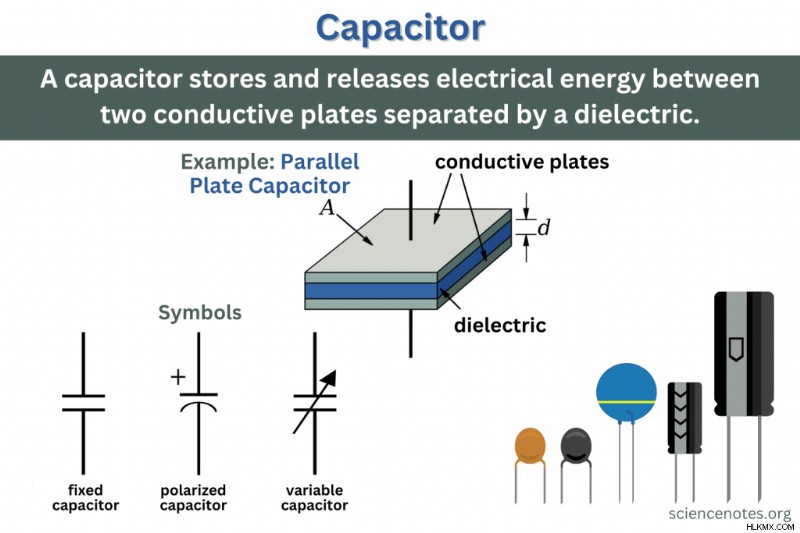

コンデンサ 電場にエネルギーを蓄える電気部品です。これは、誘電体として知られる絶縁材料によって分離された 2 つの導体で構成される受動デバイスです。導体間に電圧が印加されると、誘電体全体に電界が発生し、導体上に正と負の電荷が蓄積されます。この蓄えられたエネルギーは必要に応じて放出されるため、コンデンサはさまざまな電子回路において不可欠なコンポーネントとなります。

コンデンサの仕組み

コンデンサが電源に接続されると、電子は導体の一方 (負極板) に蓄積され、電子はもう一方の導体 (正極板) から除去されます。これにより、プレート間に電位差 (電圧) が生じ、プレート間の誘電体材料に電界が確立されます。コンデンサは、プレート間の電圧が電源の電圧と等しくなるまで充電を続けます。

コンデンサが完全に充電され、そのプレート間の電圧が電源の電圧と等しくなると、次のことが起こります。

コンデンサの種類とその用途

コンデンサにはいくつかの種類があり、それぞれに固有の特性と用途があります。

• セラミックコンデンサ :セラミック材料で作られたこれらのコンデンサは、その安定性、信頼性、幅広い静電容量値により電子回路で役立ちます。セラミック コンデンサは、フィルタリングおよびタイミング アプリケーションで一般的です。
• 電解コンデンサ :これらのコンデンサは、より高い静電容量値を実現するために電解液を使用します。彼らは二極化しており、プラスとマイナスのリードがあることを意味します。電解コンデンサは、フィルタリングと平滑化のために電源回路で使用されます。
• タンタル コンデンサ :電解コンデンサと似ていますが、陽極にタンタルを使用しているため、これらのコンデンサは小さなパッケージで高い静電容量を提供します。タンタル コンデンサは、スマートフォンやコンピュータなど、安定した信頼性の高いパフォーマンスが必要な用途に使用されます。
• フィルムコンデンサ :誘電体として薄いプラスチックフィルムを使用したこのコンデンサは、高い精度と安定性を備えています。これらはオーディオや高周波アプリケーションで役立ちます。
• スーパーキャパシタ :ウルトラキャパシタとしても知られており、非常に高い静電容量値を持っています。スーパーキャパシタは、回生ブレーキ システムやバックアップ電源など、急速な充放電サイクルが必要なアプリケーションに使用されます。

コンデンサの安全性と危険性

コンデンサは大量のエネルギーを蓄積するため、潜在的に危険です。充電されたコンデンサを短絡したり、誤った取り扱いをすると、急速な放電が発生し、火花、火傷、さらには感電の原因となります。極端な場合、大きなコンデンサは致命的なショックを与える可能性があります。

コンデンサとバッテリー

コンデンサとバッテリーはどちらも電気エネルギーを蓄えますが、その方法は基本的に異なります。

• コンデンサ 電界にエネルギーを蓄積し、非常に迅速にエネルギーを放出します。急速な充放電サイクルが必要なアプリケーションに役立ちます。
• バッテリー エネルギーを化学的に貯蔵し、よりゆっくりと放出します。長期にわたって安定したエネルギー供給を提供するのに役立ちます。

コンデンサをバッテリーに接続する

コンデンサをバッテリーに接続すると、コンデンサの充電が開始されます。電子はバッテリーのマイナス端子からコンデンサーの一方のプレートに流れ、もう一方のプレートからバッテリーのプラス端子に流れます。このプロセスは、コンデンサの両端の電圧がバッテリの電圧と等しくなるまで続きます。完全に充電されると、電流の流れが止まり、コンデンサは放電されるまで充電を保持します。

AC および DC のコンデンサ

コンデンサは、直流状態か交流状態かに応じて動作が異なります。

• 直流 (DC) :DC 電源に接続すると、コンデンサは電源電圧まで充電され、開回路として機能します。これにより、それ以上の DC 電流がブロックされます。
• 交流 (AC) :ACでは、コンデンサの両端の電圧が連続的に変化します。コンデンサは周期的に充電と放電を行います。これにより、コンデンサに AC 電流が流れ、コンデンサは AC 信号の周波数に応じて AC の流れを妨げる無効成分として機能します。

コンデンサの歴史

コンデンサの概念は 18 世紀に遡ります。 1745 年、エヴァルト ゲオルク フォン クライストは、手持ちのガラス瓶に入った大量の水に高電圧静電発生器を接続することで電荷を蓄えることができることを発見しました。独立して、ライデン大学のピーター・ファン・マッシェンブルック氏も同時期に同様の装置を開発しました。この装置はライデン瓶として知られるようになりました。これらの初期のコンデンサは電気の実験を行うために使用され、現代のコンデンサ開発の基礎を築きました。

静電容量

静電容量は、プレート間の単位電圧あたりの電荷を蓄えるコンデンサの能力です。静電容量の計算式は次のとおりです。

𝐶=𝑄 / 𝑉

ここで:

• 𝐶 はファラッド (F) 単位の静電容量です。
• 𝑄 はクーロン (C) 単位の電荷です。
• 𝑉 はボルト (V) 単位の電圧です。

静電容量の測定単位

静電容量の単位はファラド (F) で、マイケル・ファラデーにちなんで名付けられました。ファラッドは 1 ボルトあたり 1 クーロンに相当します。ファラッドのサイズが大きいため、コンデンサの静電容量は通常、マイクロファラッド (μF、10−6 F)、ナノファラッド (nF、10−9 F)、ピコファラド (pF、10−12 F) 単位になります。

誘電体材料

誘電体材料は、コンデンサのプレート間の絶縁物質です。プレート上の特定の電荷に対する電界強度を減少させることで、コンデンサの静電容量を増加させます。一般的な誘電体材料には、空気、紙、プラスチック、セラミック、ガラスなどがあります。

誘電率と誘電率

誘電率 (𝜅) は、真空と比較してコンデンサの静電容量を増加させる材料の能力の尺度です。これは、誘電体材料の誘電率 (𝜀) と自由空間の誘電率 (ε) の比です。 0 ):

𝜅 =𝜀 / 𝜀0

誘電率 (ε ) は、材料内で電界がどの程度減少するかを示す尺度です。

平行平板コンデンサの静電容量の式

平行板コンデンサの静電容量 (𝐶) は次のとおりです。

𝐶 =𝜀𝐴 / 𝑑

ここで:

• 𝜀 は誘電体の誘電率です。
• 𝐴 はいずれかのプレートの面積です。
• 𝑑 はプレート間の間隔です。

問題例

たとえば、静電容量を計算します。

与えられた条件:

• プレート面積 (𝐴) =0.01 平方メートル、
• プレート間隔 (𝑑) =0.001 m、
• 誘電率 (κ ) =4、
• 自由空間の誘電率 (ε 0 ) =8.854×10−12。

まず、誘電体の誘電率を求めます。

𝜀 =𝜅𝜀0 =4×8.854×10−12 =3.5416×10−11 F/m

次に、静電容量の公式を使用します。

𝐶 =𝜀𝐴/𝑑 =3.5416×10−11 × 0.01 / 0.001 =3.5416×10−10 F =354.16 pF

したがって、平行板コンデンサの静電容量は 354.16 ピコファラッド (pF) です。

コンデンサの取り扱いに関する安全上の注意

コンデンサは大量の電気エネルギーを蓄えるため、不適切な取り扱いは危険です。重要な安全上の注意事項は次のとおりです。

• 適切な放電 :コンデンサを取り扱う前に、必ず抵抗または放電ツールを使用してコンデンサを放電し、感電を防止してください。
• 安全装置を使用する :絶縁手袋と安全メガネを着用してください。絶縁ハンドル付きのツールを使用する
• 大きなコンデンサの取り扱い :端子への直接接触を避け、定格電圧を遵守してください。高電圧コンデンサの取り扱いには特に注意してください。
• 短絡を防ぐ :配線が適切であることを確認し、誤って接触しないように端子の周囲に絶縁材を使用してください。
• 保管と廃棄 :熱や湿気を避け、乾燥した涼しい場所に保管してください。特に有害物質を含むコンデンサの廃棄については、地域の規制に従ってください。
• 電解コンデンサ ：故障を防ぐため、正しい極性で接続してください。電圧サージから保護する
• 高電圧コンデンサ :偶発的な接触を防ぐために、高電圧コンデンサに明確にラベルを付けて隔離する
• コンデンサの故障 :膨らみや漏れなどの損傷の兆候がないか確認してください。損傷したコンデンサを同じ定格またはそれ以上の定格のものと交換します。
• トレーニングと意識 :適切なトレーニングとリスクの認識を確保します。コンデンサに関連する事故に対する緊急手順を定めておく

参考文献

• バード、ジョン (2010)。 電気および電子の原理と技術 。ラウトレッジ。 ISBN 978-0-08089056-2。
• フロイド、トーマス (2005) [1984]。 電子デバイス （第7版）。米国ニュージャージー州アッパーサドルリバー:ピアソン教育。 ISBN 0-13-127827-4。
• ほう、ジャネット。ジョー、T.リチャード;ボッグス、スティーブン (2010)。 「コンデンサ技術の歴史的紹介」。 IEEE Electrical Insulation Magazine 。 26 (1):20-25。 doi:10.1109/mei.2010.5383924
• カプラン、ダニエル M.;ホワイト、クリストファー G. (2003)。 実践的なエレクトロニクス:アナログ回路とデジタル回路の実践的な入門 。ケンブリッジ大学出版局。 ISBN 978-0-52189351-0。
• ウラビー、ファワズ・テイシール (1999)。 応用電磁気学の基礎 (第2版)。米国ニュージャージー州アッパーサドルリバー:プレンティスホール。 ISBN 978-0-13011554-6。
