マイクロ波放射:特性、用途、応用 - 包括的なガイド

マイクロ波放射 約1 メートルから 1 ミリメートルの範囲の波長を持つ電磁放射の一種です。 、 300 メガヘルツ (MHz) ～ 300 ギガヘルツ (GHz) の周波数に対応します。 。それは電波の間にあります。 そして赤外線です。 電磁スペクトル上のデータであり、通信、レーダー、料理、科学用途で広く使用されています。

その名前にもかかわらず、「マイクロ波」の「マイクロ」はマイクロメートルの波長を指すのではなく、これらの波長が従来の電波の波長よりも小さいという事実を指します。

マイクロ波放射に関する重要なポイント

• マイクロ波は、約 300 MHz ～ 300 GHz のスペクトルを占め、波長は 1 m ～ 1 mm です。
• それらは、電磁スペクトル上の電波と赤外線の間に位置します。
• 「マイクロ」という用語は、他の電波と比較して波長が短いことを意味し、顕微鏡的なサイズを意味するものではありません。
• マイクロ波は、レーダー、衛星通信、移動体通信、電子レンジ、天文学に使用されます。
• これらは水などの極性分子と強く相互作用するため、加熱に効果的です。
• スペクトルは名前付きの周波数帯域（L、S、C、X、Ku、K、Ka など）に分割されます。
• 伝播は、周波数、大気条件、見通しの要因によって異なります。
• 高出力のマイクロ波に過度にさらされると、加熱効果により健康上のリスクが生じる可能性があります。

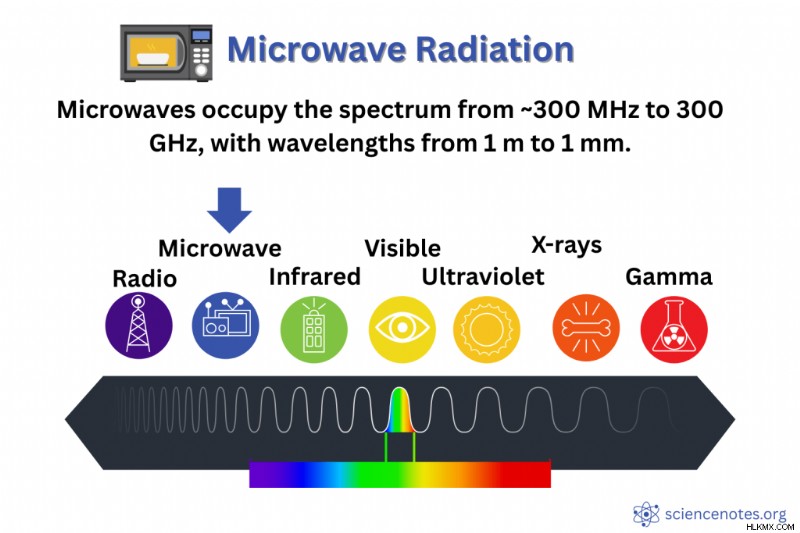

電磁スペクトルにおけるマイクロ波放射

マイクロ波は電磁スペクトルの一部であり、あらゆる形態の電磁放射が含まれ、周波数または波長によって分類されます。マイクロ波がより広いスペクトルにどのように適合するかは次のとおりです。

境界の曖昧さ

マイクロ波放射の境界は明確に定義されていません。マイクロ波放射は、低周波端と高周波端の両方で電磁スペクトルの他の領域と重なります。

電波 (約 300 MHz 未満)

• 定義によっては、マイクロ波を超短波（SHF）または超短波（EHF）の電波として扱う場合があります。
• UHF および SHF レーダー、Wi-Fi、一部の放送システムは、マイクロ波から無線への移行に対応しています。
• 一部の定義では、マイクロ波を電波のサブセットとして扱います。

遠赤外線 (~100 GHz 以上)

• 100 GHz を超える周波数は、マイクロ波、ミリ波、遠赤外線が重なるゾーンであるテラヘルツ ギャップに入ります。
• この地域は分光法、画像処理、天文学の分野で人気があり、大気中を通過する独特の透過窓があります。

マイクロ波放射の主な特徴

電子レンジにはいくつかの独特な機能があります。

• 浸透力 :雲、煙、小雨を通過できます。
• 極性分子との相互作用 :特に水なので、電子レンジは加熱に便利です。
• 視線の伝播 :低周波の電波とは異なり、マイクロ波は通常、直接経路を必要とします。
• 光子エネルギーが低い :電子レンジは非イオン化します。 これは、電子を除去したり化学結合を切断したりするのに十分なエネルギーがないことを意味します。

他の電磁放射線との比較:

マイクロ波周波数帯域

マイクロ波は、多くの場合、通信システムとレーダー システムで使用される帯域に分類されます。

伝播と散乱

マイクロ波の伝播は次の影響を受けます。

• 視線 送信:マイクロ波は障害物の周囲ではうまく回折しません。
• 反射と屈折 :金属表面で反射し、誘電体を介して屈折します。
• 吸収 :水蒸気、酸素、特に組織内の水分に強く吸収されます。
• 散乱 :雨滴、雪、大気粒子によって発生し、レーダーにとって重要

マイクロ波放射源

マイクロ波放射は、自然源と人工源の両方から発生します。自然界では、それは天体、大気プロセス、宇宙マイクロ波背景放射によって生成されます。人間は、マグネトロンや固体発振器などの特殊なデバイスを使用して、幅広い用途向けのマイクロ波を生成します。これらの情報源を理解すると、マイクロ波が通信、研究、日常のテクノロジーにどのように利用されているかについての洞察が得られます。

天然資源:

• 宇宙マイクロ波背景放射 (CMB):ビッグバンの残留放射線。
• 大気への排出 :分子遷移から。
• 太陽と惑星の排出量 :特にラジオや電子レンジで。

人工ソース:

• マグネトロン そしてクライストロン :レーダーや電子レンジで使用されます。
• ソリッドステート デバイス :ガン ダイオードや IMPATT ダイオードなど。
• アンテナと送信機 :通信とリモート センシングで使用されます。

物質との相互作用

マイクロ波放射は、物質の電気的および分子的特性に応じて、主に誘電加熱、反射、透過を通じて物質と相互作用します。

吸収

• 極性分子 水、エタノール、一部の脂肪と同様に、マイクロ波エネルギーを効率的に吸収します。分子双極子は振動する電場と整列しようとし、摩擦によって熱を生成します。
• 誘電体 誘電損率に比例してエネルギーを吸収します。この原理は、電子レンジとマイクロ波支援化学反応の基礎となっています。

反射と透過

• 金属 自由電子によりマイクロ波放射を反射するため、導波管やシールドに役立ちます。ただし、密閉された金属容器（電子レンジなど）は、アーク発生を避けるために適切に接地する必要があります。
• プラスチック、ガラス、セラミック 通常、水や金属粒子が含まれていない限り、マイクロ波を透過します。
• 生体組織 水分含有量に応じてマイクロ波を吸収します。皮膚は高周波のマイクロ波をより容易に吸収しますが、低周波はより深く浸透します。

干渉と共鳴

• マイクロ波は、特に密閉された空間で干渉パターンや定在波を引き起こす可能性があります。
• 空洞や誘電体共振器などの共振構造は、特定のマイクロ波周波数を増幅することができます。

マイクロ波放射の使用

マイクロ波は現代のテクノロジーにおいて不可欠です:

• コミュニケーション :
  • 衛星リンク
  • 携帯電話ネットワーク
  • Wi-Fi (2.4 および 5 GHz 帯域)
  • Bluetooth
• レーダーとリモート センシング :
  • 気象レーダーと航空機レーダー
  • ドップラーレーダー
  • 軍事監視
  • 画像処理用の合成開口レーダー (SAR)
• 加熱と調理 :
  • 電子レンジ
  • 工業用暖房
  • マイクロ波支援化学
• 医療および科学への応用 :
  • 理学療法のためのマイクロ波ジアテルミー
  • 電子スピン共鳴 (ESR)
  • 粒子加速器
• 天文学と宇宙論 :
  • CMB を観察する
  • 宇宙構造のマッピング

環境および大気への影響

Microwave propagation is significantly influenced by environmental and atmospheric conditions, which is especially relevant for radar, satellite communication, and remote sensing.

吸収と減衰

• 大気ガス 水蒸気や酸素などは特定のマイクロ波周波数（特に 22 GHz と 60 GHz 付近）を吸収し、信号損失を引き起こします。
• 降水量 （雨、雪、ひょう）は散乱と減衰を引き起こし、レーダーの解像度と精度を低下させます。

屈折とダクト

• 温度と湿度の勾配 マイクロ波を屈折させて経路を変えることができます。極端な場合には、信号は地表をたどり（ダクト）、通信範囲が広がったり、干渉が発生したりすることがあります。

リモート センシングと天気

• パッシブマイクロ波センサーは、地球の熱放射を測定して以下を評価します。
  • 海面水温
  • 土壌水分
  • 氷の厚さと範囲
  • 大気の温度と水蒸気のプロファイル

マイクロ波リモートセンシングは昼夜を問わず動作するため有利です。 そして雲の覆いを貫通することができます。 - 可視センサーと赤外線センサーの重要な制限。

リスクと健康への影響

マイクロ波は非イオン性であるため、X 線や紫外線のような直接的な DNA 損傷を引き起こしません。ただし:

• 熱効果 :高強度のマイクロ波は組織を加熱し、火傷や白内障を引き起こす可能性があります。
• 職業上の暴露 :レーダーや産業用マイクロ波機器は、シールドが不十分な場合にリスクをもたらします。
• マイクロ波聴覚効果 :パルスマイクロ波にさらされると、音を知覚する人もいます。

電子レンジの安全性:

• 適切にシールドされたオーブンは漏れを防ぎます。
• 金属製の物体はオーブン内で火花やアーク放電を引き起こす可能性があります。
• ペースメーカーは電子レンジによる大きな影響を受けなくなりました。

発見と研究の歴史

マイクロ波放射の研究は、19 世紀の電磁気学の基礎研究にまで遡ります。 Theoretical predictions by Maxwell and experimental confirmations by Hertz laid the groundwork for recognizing microwaves as part of the electromagnetic spectrum. In the 20th century, advances in technology—especially during World War II—accelerated microwave research, leading to innovations in radar, communication, and consumer electronics.この歴史的進化は、基礎科学と実用化の間の相互作用を浮き彫りにしています。

• ジェームズ・クラーク・マックスウェル (1864):電磁波の理論的基礎
• ハインリヒ・ヘルツ (1888):UHF 放射を含む EM 波が実験的に実証されました。
• ジャガディッシュのチャンドラ・ボース (1894～1904 年):初期のマイクロ波伝送の先駆者。
• 第二次世界大戦 :レーダーの開発により、マイクロ波研究が急速に加速しました。
• 戦後 :電子レンジ、通信、リモート センシングの紹介

マイクロ波の検出と測定

マイクロ波放射は、周波数、出力、用途に合わせたさまざまな機器を使用して検出および定量化されます。

検出方法

• ダイオード検出器 （ショットキー ダイオードやトンネル ダイオードなど）:微弱なマイクロ波信号の測定に使用されます。
• ボロメーター :抵抗素子の温度変化を通じて電力を測定します。
• スペクトラム アナライザ :マイクロ波の周波数成分と強度をリアルタイムで表示します。
• アンテナベースのセンサー :レーダー システムと通信リンクのテストで使用されます。

測定単位

• パワー :ワット (W) で測定され、検出システムの場合は通常ミリワット (mW) またはマイクロワット (μW) で測定されます。
• 電界強度 :メートルあたりのボルト (V/m) で測定されます。
• 頻度 :ヘルツ (Hz) で測定され、通常、マイクロ波の場合は GHz で表されます。
• 比吸収率 (SAR) :キログラムあたりのワット数（W/kg）で表され、組織内の生物学的曝露を評価するために使用されます。

よくある質問とよくある誤解

Q:電子レンジは電波の一種ですか?
A:はい。マイクロ波は技術的には電波のサブセットですが、用途や動作が異なるため、別個の領域として扱われることがよくあります。

Q:電子レンジはがんの原因になりますか?
A:いいえ。マイクロ波は非電離性なので、がんの原因にはなりません。彼らの主な危険は熱です。

Q:電子レンジの前に立つことはできますか?
A:はい、適切に保護されており、損傷していなければ可能です。漏れは最小限であり、安全範囲内です。

Q:電子レンジでは食品を調理できるのに、電波では調理できないのはなぜですか?
A:マイクロ波には水分子と共鳴して熱を発生する周波数があります。低周波の電波は吸収されずに通過します。

Q:携帯電話は電子レンジを使用しますか?
A:はい。ほとんどのセルラー ネットワークは、マイクロ波周波数範囲 (通常は 0.8 ～ 2.5 GHz) で動作します。

参考文献

• ゴールドスミス、J.R. (1997)。 「レーダー（マイクロ波）の影響に関する疫学的証拠」。 環境衛生の観点 。 105 (補足 6):1579 ～ 1587 年。土井:10.2307/3433674
• ヒッチコック、R. ティモシー (2004)。 高周波およびマイクロ波放射 。アメリカ産業衛生協会ISBN 978-1931504553。
• ジョーンズ、グラハム A.;レイヤー、デビッド H.オセンコウスキー、トーマス G. (2013)。 全米放送協会エンジニアリング ハンドブック （第10版）。フォーカルプレス。 ISBN 978-1136034107。
• カーメル、ポール R.;コレフ、ガブリエル D.カミサ、レイモンド L. (1998)。 電磁工学およびマイクロ波工学の概要 。ジョン・ワイリー・アンド・サンズ。 ISBN 9780471177814。
• リップマン、リチャード M.トリパティ、ブレンダ J.トリパティ、ラメシュ C. (1988)。 「マイクロ波と電離放射線によって誘発される白内障」。 眼科に関するアンケート 。 33 (3):206–207。土井:10.1016/0039-6257(88)90088-4
